−続き−
(2) T1，T2 および T3 の内部の共通部分の
体積を求めよ．

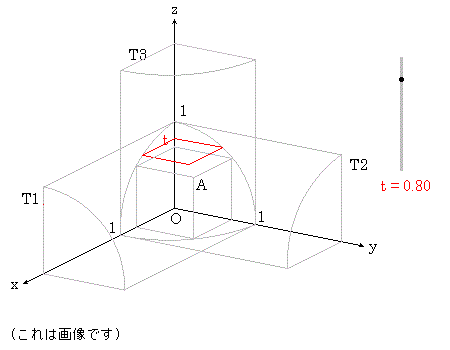

3 つの円柱は点 A ( 1/√2，1/√2，1/√2 ) で
交わります．求める共通部分は OA のまわりの
x軸 → y軸 → z軸 → x軸 という回転に関して対
称になっています．
● をドラッグしてみて下さい．
求める部分は，OA を対角線とする立方体と，赤
い部分 3 個分 ( z 軸方向および x，y 軸方向 )
からできています．
